称重式液罐液位计计量仪

称重式液罐液位计计量仪
在石油、化工企业,有许多大型油罐,由于高度和直径都很大,即使液位变化很小,如1~2mm,其质量也会改变几百公斤甚至几顿,油罐液位的测量不同于生产过程中的一般液位测量,因为它是油品储运管理和计量储量的重要依据,所以测量精度要求很高,一般的液位测量仪表很难满足要求。
另外,油类产品的密度会随着温度的变化发生较大的变化,大型储油罐由于体积很大,各处温度呈不均匀分布,即使液位测得很准确,也反映不出储油罐中真实的质量储量,而利用称重式油罐计量仪或静压式油罐测量系统就能解决上述问题。
1.称重式油罐计量仪
称重式油罐计量仪是利用压差来进行液位测量,其工作原理如图3-7a所示。储油罐底部压力p2与储罐顶部压力p1分别引至位于杠杆同一位置,且有效面积相等的上、下两个波纹管中,由压差产生的作用力作用在杠杆系统上,使杠杆失去平衡,发生偏转,从而改变了杠杆与发讯器检测线圈间的距离,发讯器发出信号,经控制器接通电机线路,使可逆电机旋转,可逆电机通过丝杠带动砝码移动,当压差的作用力矩与砝码的反作用力矩相等时,杠杆系统达到平衡,电机停止转动。
由于砝码移动距离与丝杠转动圈数成正比,丝杠转动时,经减速带动编码盘转动,编码盘发出编码信号至显示仪表,经译码和逻辑运算后可用数字显示出来。由于称重式油罐计量仪按自动平衡原理工作,所以精度和灵敏度较高。

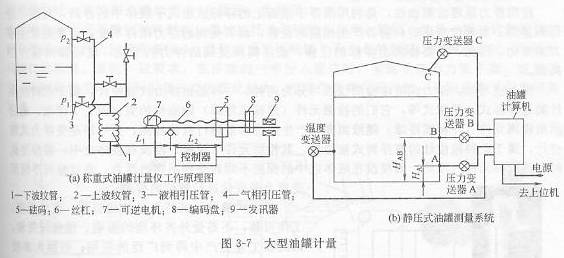

大型油罐计量仪工作原理图及静压式油罐测量系统
2.静压式油罐液位计
静压式油罐液位计是专门为测量油罐液位而设计的一个系统,由2台或3台高精度压力变送器、1~3台温度变送器,配以计算机系统组成,压力变送器的精度可达±0.02%。静压式油罐液位测量系统除了能测出油罐液位外,还可以测出油品密度和油品储量,测量精度约为±0.1%。
图3-7b是静压式油罐测量系统组成图。图中只画了一个油罐的测量,整个系统可连接1~30个这样油罐。图中压力变送器A和B用于测量介质的密度,压力变送器A和C用于测量介质的液位和储量。整个油罐内的上、下温度不同,则介质的密度也会有所不同,所以需引入温度整个参数,以供计算机进行补偿运算。图中只画了一台温度变送器,实际上可由多个测量点。
